太陽能搖頭娃娃的製做原理~吸引同學上課

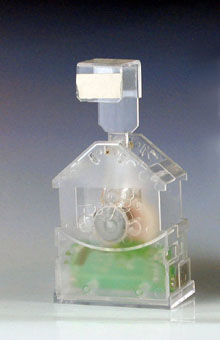

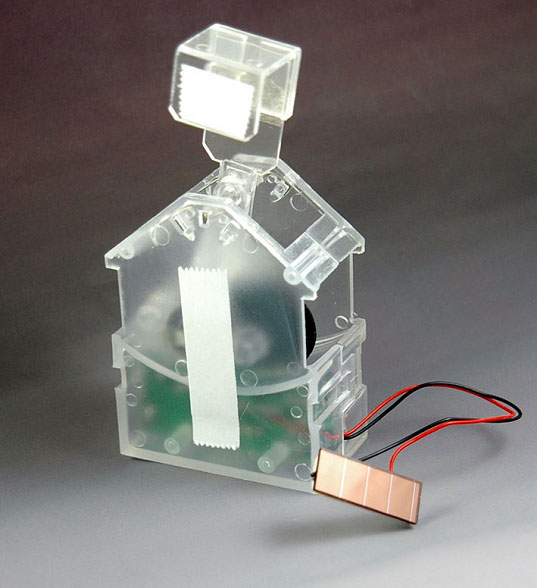

搖頭娃娃的主機如下圖.它是一個擺桿下方有黏正負極相斥的磁鐵
在兩個磁鐵中間有用漆包線.(細長的銅絲線)繞成一圈圈的線圈
線圈的兩個線頭各黏在主機板的正負極
電力的來源有兩種
一種為太陽能板,
一種為1.5V的電池.我們目前用的是四號電池
當電力進入主板機板.主機板會控制給線圈間斷的電力供應
當電力送達線圈產生磁場後.同性相斥的力量推高了擺桿
當電力中段後.線圈就沒有相斥的磁場.此時擺桿就因地心引力的關係而往下
當下降過中心點後.
主機板再將電力送達線圈產生磁場後.同性相斥的力量又將擺桿在另一方向推高了
於是反覆的送達電力產生磁場.又中斷電力.
使擺桿左又搖擺產生和諧的擺動效果
當將人物照片頭部或動物頭部黏在擺桿上方
在主機前方黏上圖片
兩者產生的和諧樂趣讓人不覺莞爾的從內心起笑
本產品適合老師在上物理課.生活科技.時的應用
讓學生瞭解磁力磁場與線圈通電後可產生磁力
以及太陽能板產生電力的原理!
=====================================================================================

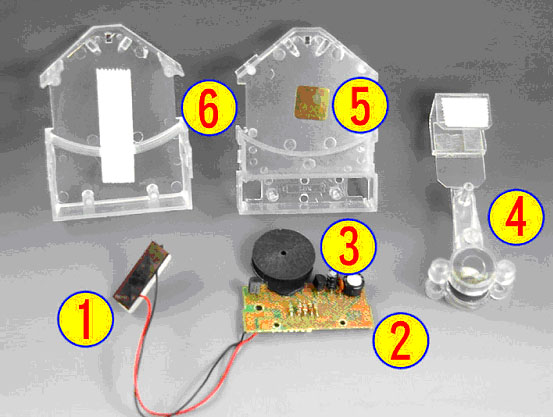

太陽能相片搖頭娃娃的組成
1.太陽能板
2.
主機板
3.
主機板的線圈
4.
底部黏有磁鐵的搖擺主桿
5.大視界公司的專利授權雷射標簽
6.
主機外殼
太陽能相片搖頭娃娃的原理
1.當太陽能板吸收光線之後,會立刻將光能轉換成電能
2.微小的電能傳送到主機板上的電容
3.當電累積到一定的程度主機板會開始運作.通電到線圈上
4.線圈通電後會產生磁力.排斥而推動底部黏有磁鐵的搖擺主桿
5.機板會間歇性通電.讓磁力忽有忽無.而間歇性推動主桿.讓主桿產生左右搖擺
6.在主機上黏上身體圖片
7.在主桿頂端黏上你的頭部照片
8.這樣就是一個超級可愛的太陽能相片搖頭娃娃
搖頭娃娃目前有A-T共20個版本的身體如下所示
